LZZBJ9-10GYW(高原型)电流互感器
本型普通型电流互感器适用于海拔高度1000m及以下地区，高原型产品适用于海拔高度4000m及以下地区，频率为50Hz，最高工作电压为12kV的电力系统作精密电气测量及继电保护之用。
正常使用条件
环境温度：普通型为+40℃~-15℃；高原型为+25℃~-15℃。
产品类型：户内。
大气条件：安装场所无严重影响互感器绝缘的污秽及爆 炸性介质。
安装场所无严重的振动和颠簸。
产品运行中二次不允许开路，否则有高压危险。
运输、存储时的温度为+40℃~-15℃。
技术参数
产品执行标准：GB1208-1997《电流互感器》。
额定二次电流：5A和1A。
仪表保安系数：0.2S级FS≤5；0.2、0.5级FS≤10。
绝缘耐热等级：E级。
次级结构：两线圈、三线圈、四线圈。
额定一次电流值、额定二次负荷、准确限值系数、额定短时电流值、级次组合、重量见下表所列数据。可用三线圈、四线圈（外型及安装尺寸）生产加大容量的两线圈、三线圈组合产品。特殊规格产品请与制造厂协商.
|
绝缘水平 |
普通型：12/42/75kV； |
准确级 |
0.2S、0.2、0.5、 | ||||||||||
|
局部放电量 |
予加电压为工频耐受电压的80%，时间60S后，降至测量电压8.3 kV，放电量≤20pC。 | ||||||||||||
|
额定 一次 电流 （A） |
额定二次负荷（VA）COSφ=0.8 |
5P、10P级准 确限值系数 |
1S短时 热电流 （kA） |
动稳定 电流 （kA） | |||||||||
|
0.2S |
0.2 |
0.5 |
5P、10P | ||||||||||
|
1A |
5A |
1A |
5A |
1A |
5A |
1A |
5A |
1A |
5A | ||||
|
20 |
10 |
10 |
|
10 |
10 |
10 |
15 |
15 |
10 |
10 |
4 |
10 | |
|
30 |
5.5 |
13 | |||||||||||
|
40 |
8 |
20 | |||||||||||
|
50 |
11 |
27 | |||||||||||
|
75 |
16 |
40 | |||||||||||
|
100 |
21 |
52 | |||||||||||
|
150 |
31.5 |
80 | |||||||||||
|
200 |
45 |
130 | |||||||||||
|
300 |
20 |
45 | |||||||||||
|
400 |
63 | ||||||||||||
|
500 |
30 | ||||||||||||
|
600 | |||||||||||||
|
800 | |||||||||||||
|
1000 |
20 |
20 | |||||||||||
|
1200 | |||||||||||||
|
1500 | |||||||||||||
|
2000 |
80 |
>200 | |||||||||||
|
1、 两线圈产品：外形：270×155×220（长×宽×高），级次组合：0.2S/0.2S；0.2S/5P。 2、 三线圈产品：外形：310×155×220（长×宽×高），级次组合：0.2S/0.2S/0.2S；0.2S/0.2S/5P。 3、 测量级之间可互换，也可以用三线圈外形生产两线圈的特殊产品。 4、 LZZBJ9-10A型电流互感器性能参数等同于LZZB-10W1型电流互感器，LZZBJ9-10C型电流互感器性能参数等同于LZZBJI-10W1型电流互感器，LZZBJ9-10D型电流互感器性能参数等同于LZZBJIA-10W1型电流互感器， | |||||||||||||

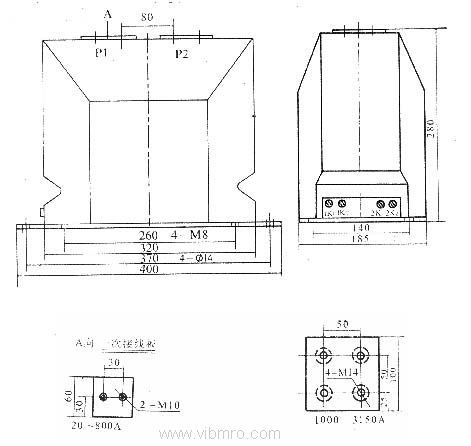

LZZBJ9-10GYW(高原型)电流互感器外型安装尺寸图
